路威10分鐘修補(bǔ)劑及柔性水泥II冷庫修補(bǔ)應(yīng)用技術(shù)

各種溫度下/路威材料在75°F條件下的凝固時間

說明：實際凝固時間隨著修補(bǔ)工作量及材料、混合物及工作場所的溫度等條件的不同而有所差異。對混凝土、砂或混合物進(jìn)行加熱，有助于凝固時間的加速。本文所給的表格，僅用作為凝固時間的指南。

寒冷環(huán)境,例如步入式冷庫中及嚴(yán)寒下的北方地區(qū)，對混凝土的修補(bǔ)工作帶來很大困難。在低于0°℃的環(huán)境下，大多數(shù)修補(bǔ)材料都變得不能工作，要花費很多小時的時間才能凝固。路威公司生產(chǎn)的聚氨脂曾經(jīng)在溫度低達(dá)零下-37℃的環(huán)境中正常工作。下面列出在低溫環(huán)境下工作時可能發(fā)生的一些問題及其解決辦法。

寒冷環(huán)境提出的挑戰(zhàn)

霜凍：凍結(jié)在混凝土中的水分形成一種屏障，阻隔在修補(bǔ)材料與注入的混凝土之間。大多數(shù)修補(bǔ)材料都會粘接在被霜凍層覆蓋的混凝土之上。一旦溫度升高之后，霜凍出現(xiàn)融化，粘接層也隨之消失得一干二凈。

工作條件：在寒冷條件下操作修補(bǔ)材料，無論對操作人員還是對材料來說，都是極其嚴(yán)峻的挑戰(zhàn)。在嚴(yán)寒條件下混合環(huán)氧樹脂及混凝土砂漿，尤其富有挑戰(zhàn)性。隨著溫度的降低，這些材料的粘度升高，流速變慢，更是增加了混合工作的難度，使得操作變得難上加難。

凝固：對于大多數(shù)材料來說，在寒冷環(huán)境下的凝固時間都會顯著地延長。通常在室溫條件下用一小時就能凝固的產(chǎn)品，在低溫條件下的凝固時間可能要長達(dá)十二小時。有些材料也許還沒有來得及凝固，就已經(jīng)凍得結(jié)結(jié)實實了

路威產(chǎn)品的解決方案路威十分鐘混凝土修補(bǔ)劑具有極低的粘度和極快的凝固時間。因此路威產(chǎn)品非常適合于在低溫環(huán)境中使用。通常在冷庫中-37℃溫度以下的條件下，都能成功地完成修補(bǔ)工作。

準(zhǔn)備工作：按照推薦的標(biāo)準(zhǔn)方法，對裂紋、接縫或剝落凹坑等部位進(jìn)行預(yù)處理。要盡大努力把修補(bǔ)區(qū)域的所有水分清理得干干凈凈。在清理霜凍及水分的過程中，使用丙烷噴**或加熱**或熱風(fēng)機(jī)是很有幫助的。在寒冷的條件下，施工之前需要先對混凝土進(jìn)行加熱。如果冷庫不允許引入明火，那就推薦使用電動吹風(fēng)機(jī)。用金剛石砂輪切割所有需要修補(bǔ)的區(qū)域，使混凝土盡可能做到干凈。在冷庫中，我們需要在準(zhǔn)備工作上多花一些功夫，才能得到建議的效果。霜凍，冰塊，水分，這些因素都會對粘接帶來危害。所以要把冰塊全部清理干凈，零下-37°C的溫度在混凝土修補(bǔ)劑的工作范圍內(nèi)。材料的凝固僅需要花費一到二小時。

施工：對于材料及砂或混合物，需要進(jìn)行保溫。施工之前，要把本材料保存在溫暖的區(qū)域（20℃至 30℃ 之間）。如果混合筒材料溫度較高，有助于更加充分地實現(xiàn)混合，而且材料流動速度更加順暢，凝固速度也會進(jìn)一步加快。要按照規(guī)范的方法注入材料。在加入砂之前，先用本材料將所有需要恢復(fù)的混凝土表面全部用修補(bǔ)劑預(yù)先沾濕，是值得推薦的好方法。這樣可以確保材料充分地滲透，強(qiáng)勁地粘接。讓混凝土修補(bǔ)劑與砂的比例設(shè)置得高一些（即投放較多的聚氨脂，較少的砂）

凝固：按照設(shè)計，當(dāng)所有成分都處于20℃的條件下，路威材料大約只需要十分鐘時間就能夠?qū)崿F(xiàn)凝固。至于寒冷環(huán)境中，凝固時間主要取決于本材料的溫度，砂或混合物的溫度（如果使用這些材料），修補(bǔ)的工作量，以及混凝土的溫度。以下表格列出了各種溫度及相關(guān)條件下近似的凝固時間。

儲存：在極其寒冷的環(huán)境中，路威材料的保存溫度，應(yīng)當(dāng)維持在18℃與 25℃之間。存放在極其寒冷環(huán)境中的材料，在使用之前要讓材料緩慢地升溫，直到達(dá)到室溫。存放在低溫環(huán)境中的材料，在混合之前，有可能需要對材料先進(jìn)行攪拌。如果需要更多資料，請打電話聯(lián)系路威中國代理，電話號碼是： 021-65190325。

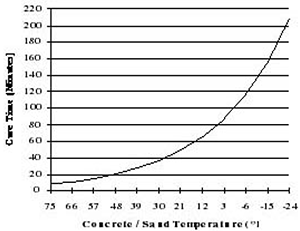

各種溫度下/路威材料在75°F條件下的凝固時間

注：實際凝固時間隨著修補(bǔ)工作量及材料、混合物及工作場所的溫度等條件的不同而有所差異。對混凝土、砂或混合物進(jìn)行加熱，有助于凝固時間的加速。本文所給的表格，僅用作為凝固時間的指南。各種溫度下/路威材料在75°F條件下的凝固時間。
